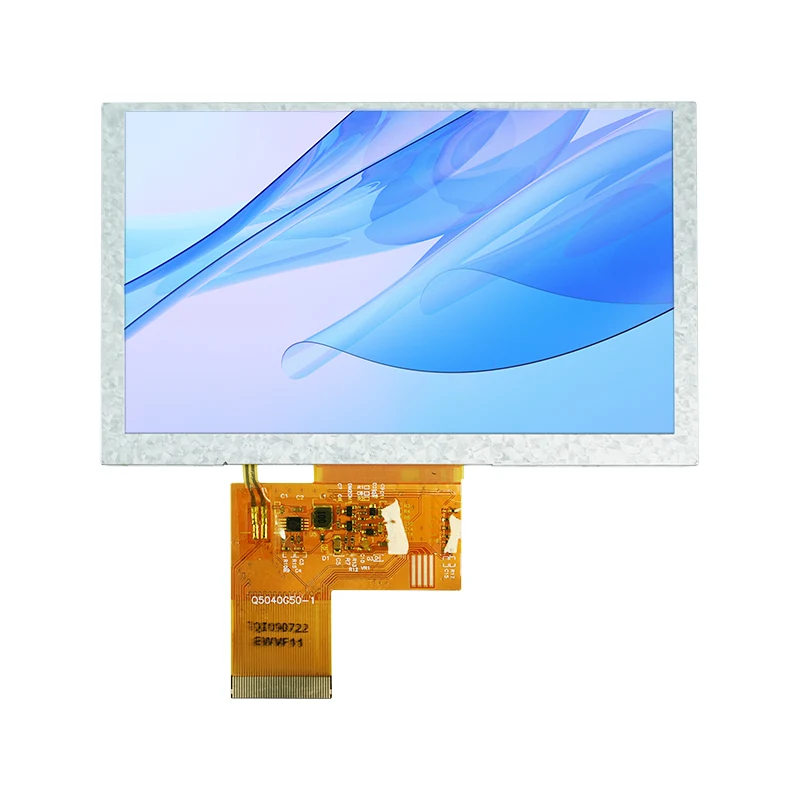

Паметни ТФТ ЛЦД екран: Практични водич од одабира до развоја развоја

У дизајну уграђеног система и интеракције човек-машина,Смарт ТФТ ЛЦД екранвише није само „компонента екрана“ – то је критични фактор који одређује корисничко искуство и успех производа. Без обзира да ли развијате индустријски ХМИ, контролну таблу за паметну кућу или ручни медицински уређај, навигација огромном лепезом Смарт ТФТ ЛЦД-а на тржишту и прави избор уз обезбеђивање брзог привођења често је сложеније него што се чини.

1. Избор: не гледајте само на величину и резолуцију

Најчешћа грешка током фазе селекције је да се сместите на екран са мишљењем да „изгледа отприлике исправно“. У стварности, основне разлике између Смарт ТФТ ЛЦД-а често леже изван спецификације.

1.1 Тип интерфејса: Прва критична подела

Тип интерфејса директно одређује да ли ваш главни контролер може да управља екраном и колико ће процес развоја бити сложен. Сваки уобичајени тип интерфејса има своје одговарајуће апликације:

Посебна напомена: Ако је ваш главни контролер МЦУ попут СТМ32Ф103 који нема уграђени РГБ контролер, директно бирање екрана са РГБ интерфејсом биће изузетно тешко. Биће вам потребан додатни бридге чип (као што је ССД1963), или алтернативно, пређите на СПИ или екран са паралелним интерфејсом.

1.2 Подударање резолуције и величине

Виша резолуција није увек боља. У свету уграђених система ограниченим простором, већа резолуција значи већу употребу меморије бафера оквира, већу потрошњу енергије и већу цену. Опште правило је:

За приказивање једноставних икона или текста (нпр. панела уређаја): довољно је 240к240 или 320к320
За стандардне интерфејсе човек-машина (нпр. ручни терминали): 480к480 или 800к480
За апликације које захтевају јасне графиконе или слике: 720к720 или више

Квадратни ТФТ-ови постају све чешћи у паметним носивим уређајима и индустријским инструментима. Уобичајене спецификације укључују 1,3 инча (240к240), 3,4 инча (480к480) и 4,0 инча (720к720).

1.3 Прилагодљивост околине: унутрашњи, спољашњи или екстремни услови?

Многи пројекти добро функционишу са стандардним екранима током фазе израде прототипа, али наилазе на проблеме када се примене на терену. Три кључна параметра заслужују посебну пажњу:

• Осветљеност: 300–400 нита је довољно за унутрашњу употребу; полуспољне примене захтевају 500–800 нита; потпуна употреба на отвореном под директном сунчевом светлошћу захтева 1000 нита или више за читљивост

• Радна температура: Комерцијална класа: 0°Ц до 50°Ц; индустријска класа: -20°Ц до 70°Ц; аутомобилска или екстремна окружења захтевају температуру од -30°Ц до 85°Ц или више

• Угао гледања: За сценарије у којима више људи гледа екран или где је уређај инсталиран под углом, пожељни су ИПС екрани са пуним углом гледања; ТН екрани су јефтинији, али показују значајно померање боја под широким угловима

1.4 Додирни панел и обрада површине

Ако ваш производ захтева функционалност додира, осим избора између отпорног и капацитивног типа, постоји неколико детаља који се лако превиде:

Метода ламинирања: Оптичко спајање обезбеђује бољу јасноћу и смањену рефлексију у поређењу са ламинацијом са ваздушним зазором, али долази по већој цени
Површински премаз: премази против одсјаја (АГ), антирефлексни (АР) и премази против отиска прста (АФ) — за спољашње уређаје или уређаје са високим осветљењем препоручује се комбинација АГ+АР

Прилагођавање покривног стакла: било да су потребни заобљени углови, логотипи на ситотипу, рупе или друге естетске модификације

2. Хардвер и драјвер: избегавање замке

Када је екран изабран, дизајн хардвера и развој драјвера уводе још један скуп потенцијалних замки.

2.1 ФПЦ кабл и веза

ФПЦ кабл је узрок 80% грешака на екрану. Увек откључајте резу конектора пре уметања или уклањања кабла — насилно повлачење може оштетити златне контакте. Никада немојте укључивати или искључивати ФПЦ док је систем укључен, јер преостала струја може да спали интерфејс.

Када прилагођавате ФПЦ, обратите пажњу на:

Да ли су секвенца пинова и нивои напона компатибилни са вашом матичном плочом
Било да је потребно савијање, проширење или усмеравање око других компоненти
Да ли дужина ФПЦ одговара дизајну механичког кућишта

2.2 Напајање и позадинско осветљење

ТФТ-ЛЦД обично захтевају више напонских шина: ВДД (3,3В логика), ВГХ (позитивна пристрасност), ВГЛ (негативна пристрасност) и други. Ненормална испорука енергије је главни узрок изобличења боје и треперења екрана. Типичан дијагностички приступ је да се провери да ли напон ВЦОМ-а одступа од спецификације листа са подацима (на пример, прекорачење од 3,8 В често доводи до уочљивог треперења).

За вожњу позадинским осветљењем препоручује се решење са константном струјом са ПВМ затамњивањем. Ако фреквенција ПВМ падне испод 150Хз, људско око може приметити треперење; препоручљиво је подићи фреквенцију изнад 200Хз.

2.3 ИЦ драјвера и графичка библиотека

Уобичајени ТФТ управљачки склопови укључују ИЛИ9341, СТ7789 и СТ7735. Међу њима, ИЛИ9341 нуди најобимнију документацију и најједноставнију имплементацију драјвера, што га чини погодним за апликације резолуције 240к320.

За графичке библиотеке, ЛВГЛ и ТоуцхГФКС су главни избори у уграђеном простору. ЛВГЛ је отвореног кода и подржава више платформи, док је ТоуцхГФКС дубоко оптимизован за СТМ32 микроконтролере.

3. Посебна опција: УАРТ паметни серијски екрани

Ако ваш тим не жели да улаже значајно време у развој графичког драјвера или ако ваш главни контролер има ограничене ресурсе, УАРТ серијски екран је опција коју вреди размотрити.

Такви екрани имају уграђени МЦУ (нпр. АТмега328ПБ) и могу се контролисати једноставним слањем команди преко серијског порта, заузимајући само ТКС и РКС пинове.

УАРТ екрани на тржишту генерално спадају у две категорије:

Први нуди изузетно високу развојну ефикасност — можете чак и симулирати кориснички интерфејс на рачунару пре него што га пребаците на екран. Ово последње пружа више могућности контроле ниског нивоа.

4. Брзи водич за дијагнозу уобичајених грешака

Коначно, ево контролне листе са брзим референцама за решавање проблема са високофреквентним пољем - то би могло само спасити дан:

Симптом	Приоритетни истражни правац
Екран квар, нема дисплеја	Проверите да ли је ФПЦ кабл лабав или оксидисан (80% случајева); проверите подешавања резолуције / брзине освежавања
Изобличење боје, вертикалне пруге, подрхтавање	Проверите да ли има ненормалних напона напајања (ВГЛ/ВГХ/ВЦОМ); проверите да ли је фреквенција ПВМ затамњивања прениска
Пригушена слика или позадинско осветљење не раде	Проверите застареле ЛЕД позадинско осветљење; проверите стварни излазни напон адаптера за напајање
Исправљене тамне/беле тачке на екрану	Физичко оштећење или компресија са задње стране (неповратно - захтева замену)

Избор и развој ТФТ ЛЦД-а је, у суштини, компромис између цене, перформанси, циклуса развоја и поузданости. Не постоји „најбољи“ екран — само „најпогодније“ решење. Надам се да ће вам овај водич помоћи да избегнете непотребна заобилажења на почетку вашег пројекта, омогућавајући вам да се више усредсредите на стварање заиста диференцираног искуства производа.
