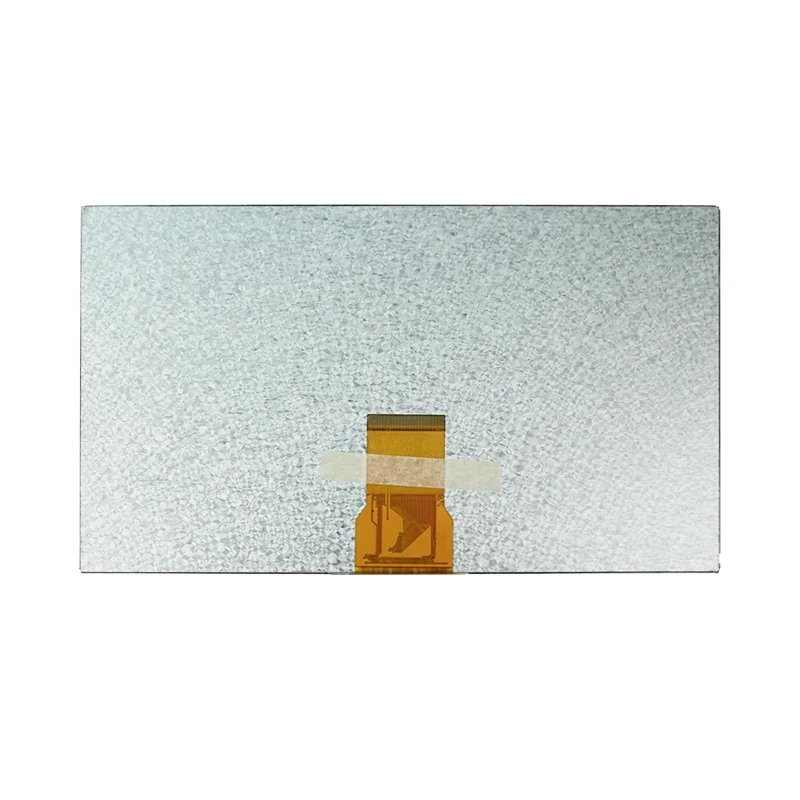

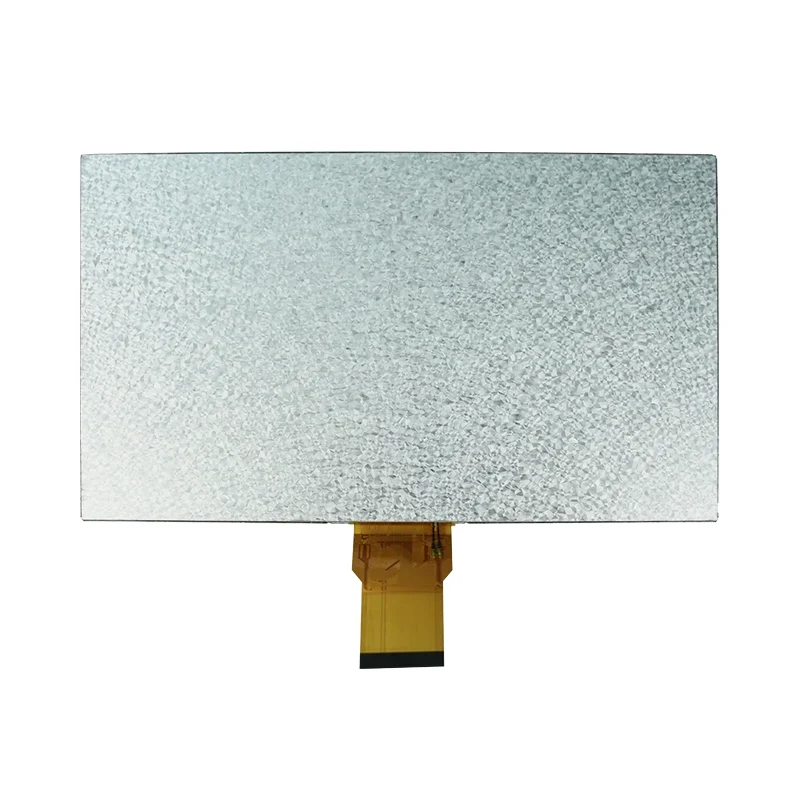

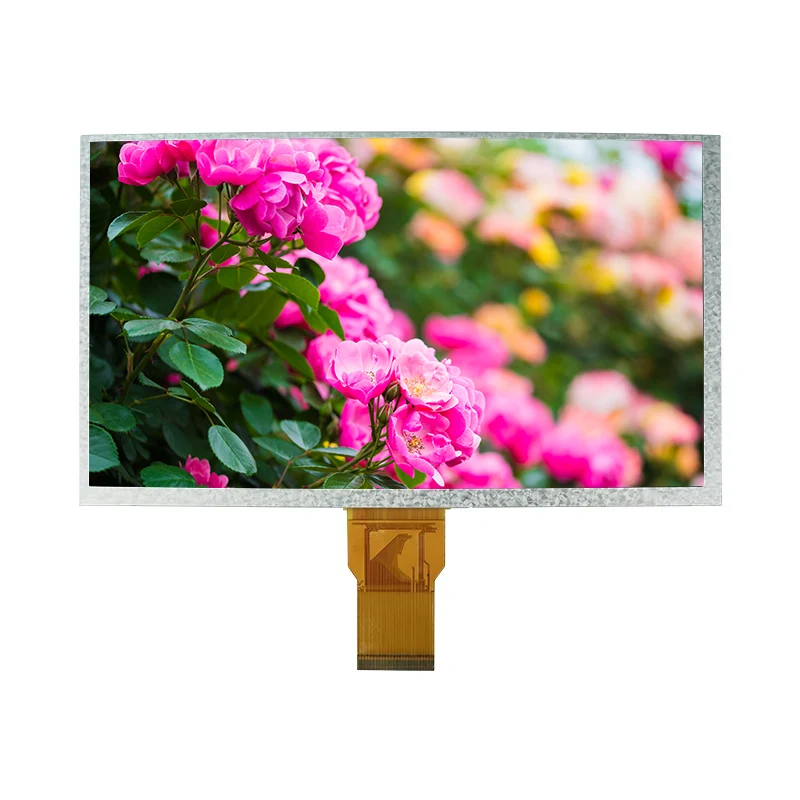

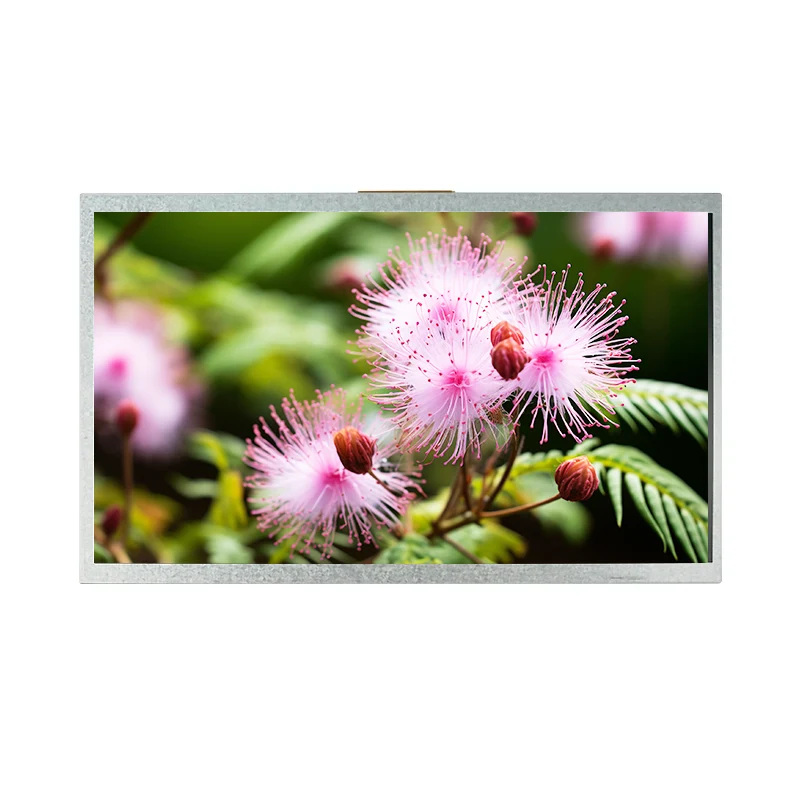

9,0-инчни индустријски ХДМИ ТФТ ЛЦД дисплеј модул

Кључне предности – зашто овај модул одговара вашем дизајну

📐ВВГА јасноћа високе резолуције

Јасноћа 800×480 пиксела са распоредом РГБ трака дају оштре слике и фин текст за ХМИ интерфејсе.

🔌Беспрекорна компатибилност интерфејса

24-битни паралелни РГБ (МПУ интерфејс) ради са већином индустријских и потрошачких контролера, смањујући развојни напор.

❄🔥Широки температурни опсег

Ради од -10℃ до 60℃; складиштење до -20 ℃. Поуздан у нерегулисаним фабричким подовима или отвореним кућиштима.

💡Дуготрајно позадинско осветљење

Животни век ЛЕД-а од 20.000 сати минимизира застоје и трошкове замене. Осветљеност од 120 цд/м² обезбеђује одличну читљивост.

⚙ЦОГТехнологија и контрола треперења

Чип на стаклу паковање обезбеђује компактност, док вам подесиви ВЦОМ (4,0–4,4В) омогућава фино подешавање за минимално треперење.

🛠Спреман за прилагођавање

Прихваћене су мале серије пробних налога. Прилагодљиви ФПЦ, Б/Л, тоуцх панел и фирмвер који одговарају вашим јединственим захтевима.

Техничке спецификације

Детаљи

Апликације и приче о успеху

Овај 9,0" ХМИ квадратни ТФТ ЛЦД модул је успешно примењен у широком спектру индустрија. Испод су типични случајеви и примери из стварног света где је Тианфу Дисплаи помогао корисницима да постигну своје циљеве.

🏭Индустријска аутоматизација – Контролна табла за ЦНЦ машину

Једном европском произвођачу машина био је потребан робустан дисплеј за ЦНЦ управљачку плочу. Широка радна температура (-10℃ до 60℃) и компактност ЦОГ омогућили су беспрекорну интеграцију у њихово постојеће кућиште. Резултат: смањени кварови на терену за 30% и поједностављена монтажа.

🏥Медицинска опрема – интерфејс за монитор пацијента

За покретање медицинског уређаја, обезбедили смо прилагођени ФПЦ и дизајн позадинског осветљења који одговара њиховом преносивом монитору. Однос контраста од 350:1 обезбеђује јасан приказ таласног облика чак и у светлим болничким окружењима. 12-месечна гаранција им је дала поверење за подношење прописа.

🏠 Смарт Почетна – Централна контролна табла

Интегратор паметне куће изабрао је овај модул због његовог 24-битног РГБ интерфејса, који је омогућио глатко рендеровање анимације. Подесиви ВЦОМ је помогао да се елиминише треперење при ниској осветљености, побољшавајући корисника

искуство током ноћне употребе.

📊Комерцијални киоск – Терминал за продају карата на отвореном

Са температуром складиштења до -20℃, модул је преживео зимске услове у отвореним киосцима. Век трајања позадинског осветљења од 20.000 сати смањио је позиве за одржавање, смањујући укупне трошкове власништва за клијента.

Опције прилагођавања

• ФПЦ (флексибилно штампано коло):Измените пиноут, дужину или облик тако да одговара вашем конектору.
• Позадинско осветљење (Б/Л):Подесите осветљеност, боју или ЛЕД изглед за специфичне захтеве осветљења.
• Додирни панел: Додајотпорни или капацитивни додир са прилагођеним преклапањем.
• Фирмвер и интерфејс:Предучитајте секвенце за иницијализацију или се прилагодите нестандардним временима МЦУ-а.
• Поклопно стакло и оптичко лепљење:За повећану издржљивост и оптичку јасноћу.

Наша производња и ток квалитета

1. Преглед дизајна и инжењеринга:Наш тим ради са вашим шемама да би потврдио компатибилност и предложио оптимизације.

2. Израда прототипа (2–3 недеље):Мале серије узорака за валидацију; итеративно прилагођавање по потреби.

3. Тестирање поузданости:Свака серија се подвргава тестовима циклирања температуре, вибрација и позадинског осветљења како би се осигурало да су спецификације испуњене.

4. Масовна производња (3–6 недеља):ЦОГ спајање, ФПЦ монтажа, интеграција позадинског осветљења и оптичка инспекција.

5.100% одлазне инспекције:Завршна електрична, оптичка и визуелна провера. Евиденција о праћењу партија чувана 5 година.

Такође пружамо комплетну документацију укључујући таблице са подацима, иницијализациони код и извештаје о тестирању — дајући вашим инжењерима моћ да се интегришу са самопоуздањем.
