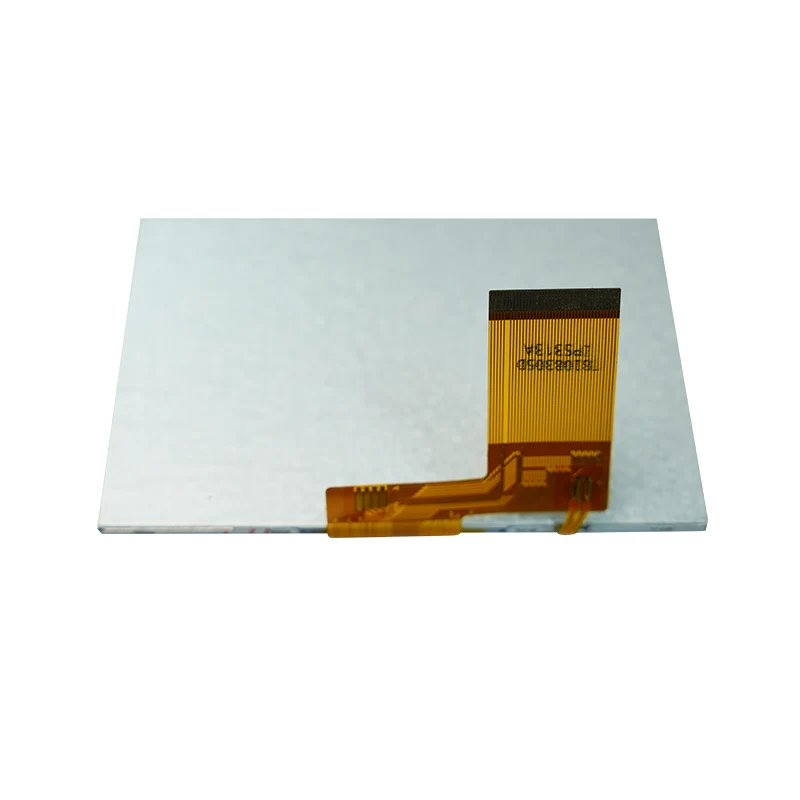

4,3-инчни трансмисивни ИПС ТФТ ЛЦД екран у боји

Основне карактеристике

• Екран високе осветљености: Типична осветљеност од 500 цд/м² (минимално 450 цд/м²), обезбеђујући јасну видљивост чак и при јаком амбијенталном светлу.

• Рад на широкој температури: Подржава опсег радне температуре од -20°Ц до 60°Ц, погодан за индустријска окружења.

• Широки углови гледања: Типичан хоризонтални угао гледања од 70° и вертикални угао гледања од 45°–60°, омогућавајући удобно гледање из више углова.

• Брзи одзив: Типично време одзива од 20 мс, идеално за приказивање динамичких слика.

• Дизајн за уштеду енергије: ради на ниском напону од 3,2 В са оптимизованом ефикасношћу за бело ЛЕД позадинско осветљење.

Спецификација модула Тианфу прилагођеног 4.3’ трансмисивог ИПС ТФТ ЛЦД екрана у боји

Детаљи о модулу Тианфу 4,3’ трансмисивог ИПС ТФТ ЛЦД екрана у боји

Трансмисивни ИПС ТФТ ЛЦД екран у боји од 4,3’ користи се у различитим областима као што следи:

Индустријска аутоматизација и контрола

• Индустријски ХМИ панели: праћење производне линије, приказ статуса опреме

• Инструменти за тестирање и мерење: Осцилоскоп, интерфејси за приказ анализатора спектра

• ПЛЦ контролни терминали: интерфејси човек-машина за системе фабричке аутоматизације

Аутомобилски и транспортни системи

• Навигациони дисплеји у возилу: екрани за навигацију за аутомобиле који се налазе на тржишту

• Информације о јавном превозу: системи долазака аутобуских станица, терминали за продају карата

• Инструменти за грађевинске машине: Багер, панели руковаоца краном

Медицинска и здравствена опрема

• Преносиви медицински уређаји: Монитор, екрани дијагностичке опреме

• Терминали за надзор здравља: ​​интерфејси уређаја за здравствену заштиту у заједници

• Лабораторијски инструменти: Екрани за приказ података за аналитичке инструменте

Паметна кућа и интернет ствари

• Паметне контролне табле: додирни интерфејси за кућне централне системе управљања

• Дисплеји за надзор безбедности: екрани система интерфона у згради

• Интерфејси паметних уређаја: врхунски фрижидер, контролне табле за веш машине

Комерцијална и малопродајна опрема

• ПОС системи: дисплеји малопродајних терминала

• Информациони екрани за оглашавање: Мале апликације за дигиталне рекламе

Процена нашег клијента: Индустријска термостатска плоча

Произвођач индустријске опреме усвојио је овај модул као интерфејс за приказ за свој систем контроле температуре. Стабилно је радио више од 2 године у хладном окружењу на -10°Ц, без деградације осветљености. Угао гледања испуњава захтеве за праћење из више углова.

П1: Који су захтеви за напајање за овај 4,3-инчни ТФТ модул?

О: Модул захтева два извора напајања: 1) 3.2В (типично) за логичку секцију; 2) 12–16В за ЛЕД позадинско осветљење, са типичном вредношћу од 14В. Струја позадинског осветљења је приближно 40мА. Препоручује се употреба стабилног ДЦ-ДЦ претварача како би се избегле флуктуације напона које утичу на перформансе екрана.

П2: Да ли модул може нормално да ради у окружењима са ниским температурама?

О: Да, овај модул је прошао ригорозно тестирање и може нормално да ради у опсегу температуре околине од -20°Ц до 60°Ц. У окружењима са ниским температурама, почетно време покретања може бити мало продужено (отприлике 1–2 секунде), али то не утиче на перформансе екрана. Опсег температуре складиштења је -20°Ц до 70°Ц.

П3: Које су карактеристике угла гледања модула? Које позиције уградње су погодне?

О: Овај модул усваја дизајн угла гледања од 12 сати, са типичним хоризонталним углом гледања од 70° и вертикалним углом гледања од 45°–60°. Погодан је за постављање на нивоу са или мало изнад очију посматрача. За апликације које захтевају гледање из више углова, препоручује се да подесите угао инсталације или да изаберете модел са другим спецификацијама за углове гледања.

П4: Да ли време одзива од 20 мс подржава репродукцију видео записа?

О: Типично време одговора од 20 мс (максимално 30 мс) може да подржи већину сценарија апликација, укључујући ажурирање података, пребацивање ГУИ-а и репродукцију видео записа стандардне дефиниције. За апликације за видео записе велике брзине или игре за игре, препоручује се да изаберете наменски модел са краћим временом одзива.

П5: Какав је животни век модула и деградација позадинског осветљења?

О: Под назначеним радним условима, модул је дизајниран да има животни век од преко 30.000 сати. Смањење осветљености ЛЕД позадинског осветљења је обично мање од 10% у року од 10.000 сати. Препоручује се да избегавате рад при максималној осветљености током дужег периода да бисте продужили животни век позадинског осветљења.

П6: Да ли подржава функцију додира?

О: Овај модел је модул само за екран и не интегрише функционалност додира. Међутим, можемо да обезбедимо одговарајуће компоненте отпорног или капацитивног екрана осетљивог на додир и да помогнемо у процесу ламинације. Екран осетљив на додир треба купити и интегрисати засебно.

Политика испоруке узорака

Доступност узорака: Узорци мале серије од 1–10 комада доступни су за процену и тестирање купаца.

Укључена документација: Сваки узорак пакета укључује:

• Комплетан технички лист производа

• Механички цртежи (ЦАД датотеке у ДКСФ/СТЕП форматима)

• Дефиниције пинова и дијаграм електричне везе

• Препоручено време иницијализације и конфигурациони код регистра

• Смернице за сигуран рад и ЕСД заштиту

Узорак препорука за евалуацију

Пре него што затражите узорке, уверите се да ваш технички тим има следеће могућности:

• Могућност вожње: Могућност обезбеђивања 3,2В логичке снаге и 12–16В ЛЕД позадинског осветљења за модул

• Компатибилност интерфејса: системска матична плоча може да прими ФХ19‑40С‑0.5СХ(51) 40‑пин конектор или еквивалентно решење адаптера

• Подршка за сигнал: Главни контролни чип може да емитује РГБ 24-битне или 16-битне сигнале паралелног интерфејса

• Топлотни аспекти: Унутар вашег уређаја резервисан је довољан простор за дисипацију топлоте

🔧 Обим професионалне техничке подршке

Основна техничка подршка (бесплатно)

Нудимо следећу професионалну техничку подршку у вези са ЛЦД модулима директним купцима:

1. Спецификације и консалтинг интеграције

• Тумачење електричних карактеристика модула и препорука за пројектовање напајања

• Анализа механичке инсталације и компатибилности конструкција

• Упутство за процесе лемљења конектора и монтаже каблова

• Препоруке за процену прилагодљивости животне средине (температура/влажност).

2. Техничка документација управљачког склопа

• Комплетна листа података за ИЛИ6485 драјвер ИЦ

• Примери детаљне конфигурације регистра и секвенце иницијализације

• Анализа временских параметара интерфејса и препоруке за усклађивање

• Референтна шема за корекцију гама боје

3. Упутство за подешавање оптичких перформанси

• Методе и стандарди испитивања униформности осветљења

• Предлози за оптимизацију карактеристика углова гледања у стварним инсталацијама

• Правци подешавања за контраст и перформансе боја

• Шеме тестирања и евалуације времена одговора

4. Подршка за верификацију поузданости

• Препоручени услови и циклуси испитивања сагоревања

• Дизајн и препоруке ЕСД заштите

• Методе испитивања циклуса температуре

• Кључне тачке за дугорочну процену оперативне поузданости

Одговор техничке подршке

• Време одговора: Одговори на техничке упите у року од 24 сата радним данима

• Методе комуникације: Подршка путем е-поште, телефона и онлајн састанака за детаљну техничку размену

• Документација: Сва техничка документација на кинеском и енглеском језику

• Библиотека честих питања: Библиотека решења за уобичајене проблеме интеграције је успостављена за референцу корисника
