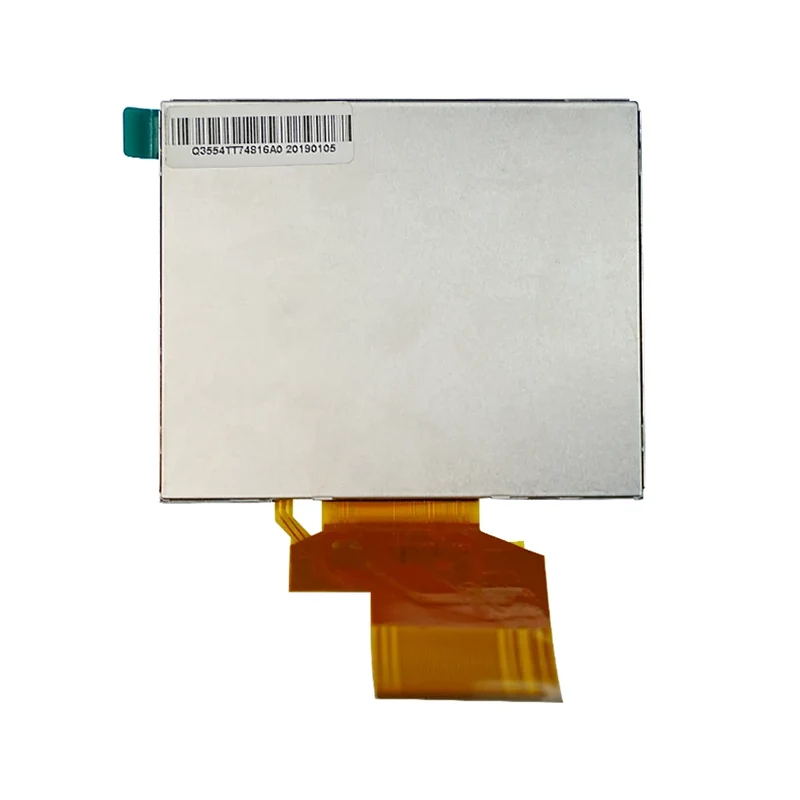

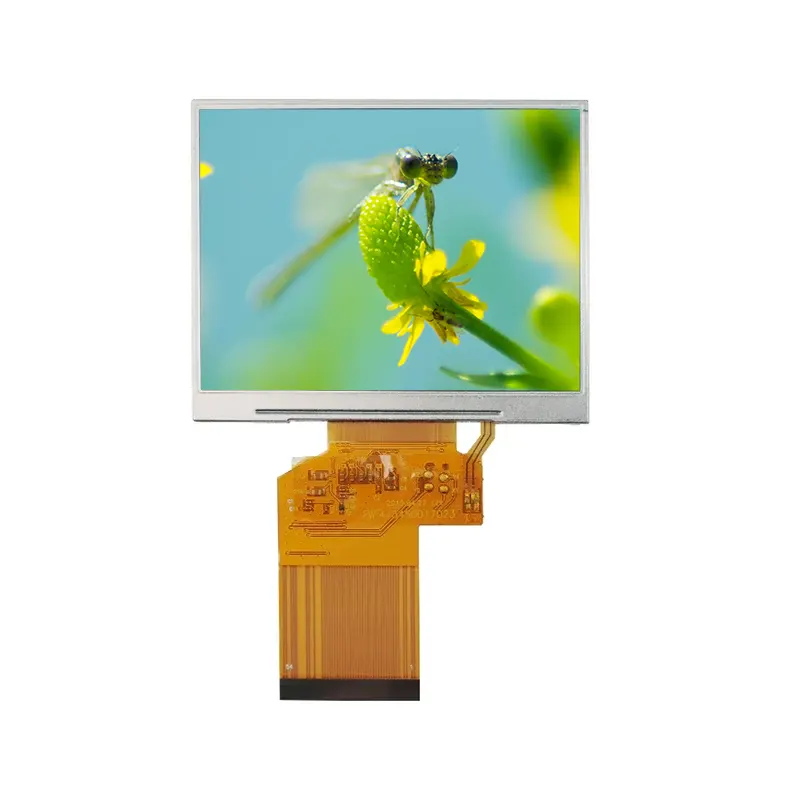

3,5-инчни индустријски стандардни ТН ТФТ ЛЦД екран модул

Тианфу, кинески произвођач ЛЦД-а специјализован за висококвалитетне, исплативе и прилагодљиве екране, нуди 3,5-инчни индустријски стандардни ТН ТФТ ЛЦД екран. Дизајниран за тешка окружења, овај модул има резолуцију 320×РГБ×240, 16,7М боја и ИЦ драјвера ХКС8238Д, који подржава разноврсне интерфејсе (24-битни РГБ, серијски РГБ, ЦЦИР601/656) за беспрекорну интеграцију у индустријске системе. Кључне спецификације укључују прилагодљивост температуре индустријског нивоа (-20°Ц ~ +70°Ц рад, -30°Ц ~ +80°Ц складиштење), 6-ЛЕД позадинско осветљење, однос контраста 350:1 и компактне димензије (76,90×63,9×3,26 мм).

Спецификација

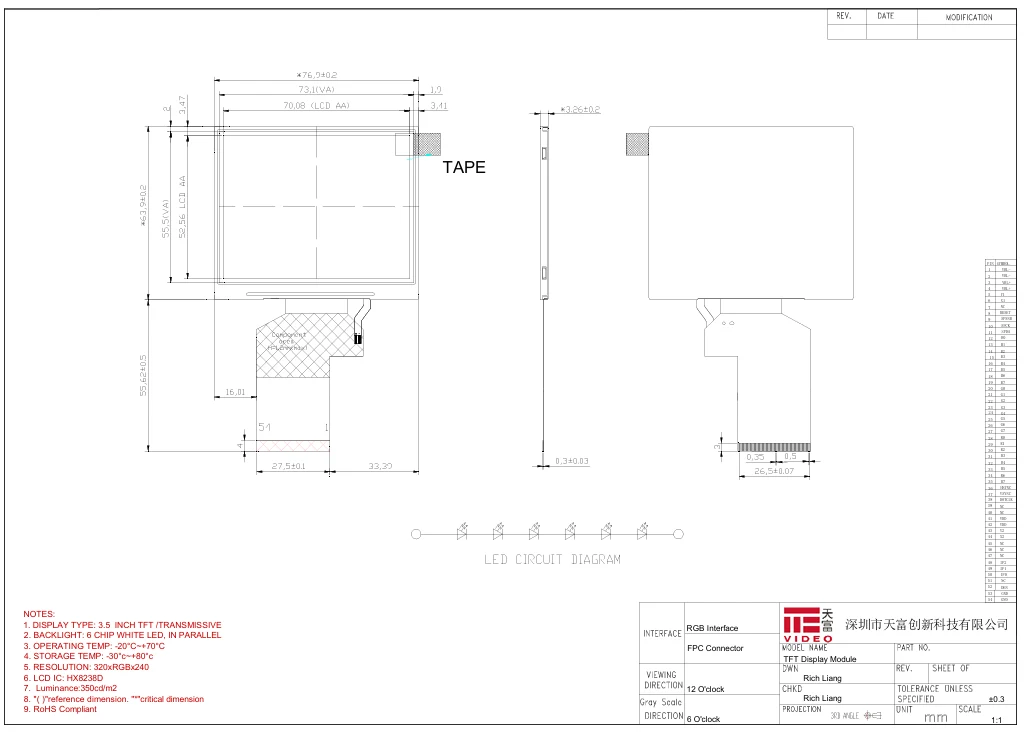

Детаљи модула Тианфу 3,5’ ТФТ ЛЦД екрана

Било да се користи у интерфејсу човек-машина (ХМИ), индикаторима статуса, екранима преносивих уређаја или терминалима за репродукцију мултимедије, 3,5-инчни индустријски стандардни ТН ТФТ ЛЦД екран даје јасна, стабилна и поуздана решења за приказ.

1. Индустријска контрола и аутоматизација

· ПЛЦ контролне табле и интерфејси човек-машина (ХМИ)

· Ручни инструменти за тестирање (мултиметри, осцилоскопи)

· Оперативни панели за индустријске роботе/аутоматизацију

· Јединице за даљинско управљање (дизалице, грађевинске машине)

· Преносиви терминали за прикупљање и инспекцију података

2.  Паметни дом и Интернет ствари (ИоТ)

· Контролни панели паметног дома/централни контролни екрани

· Паметни зидни прекидачи

· Контролне табле за кућне апарате (клима-уређаји, машине за прање веша, паметна врата фрижидера/ледомат, машине за прање судова, рерне, парне пећнице, комбинације за прање/сушење са предњим пуњењем, контроле паметног клима уређаја/система свежег ваздуха, паметни грејачи воде)

3. Потрошачка електроника и комерцијална опрема

· Преносне конзоле за игре, дигитални фото рамови, преносиви ДВД плејери, Блуетоотх звучници/радио екрани, ПОС терминали, терминали за наручивање, машине за праћење радног времена, електронски речници, машине за рано образовање/уређаји за учење, електронске тастатуре, комерцијални ручни терминали (терминали за наручивање, скенери бар кодова)

Зашто нас више од 200 клијената и даље бира?

Цоре Адвантагес

• Дизајн са више интерфејса за високу компатибилност

Подржава паралелни РГБ, серијски РГБ и ЦЦИР656/601 истовремено, омогућавајући флексибилно прилагођавање различитим главним контролним шемама и смањујући трошкове прилагођавања хардвера купаца.

• Индустријска прилагодљивост животне средине

Може да се похвали опсегом радне температуре од -10°Ц ~ +60°Ц и прошао је више тестова поузданости, укључујући складиштење на високој ниској температури, циклусе температуре, вибрације и ЕСД, што га чини погодним за оштра окружења.

• Оптимизовано оптичко и додирно искуство

Усваја мат филм отпоран на Њутн прстен да елиминише ивице сметњи и обезбеди несметан рад на додир; површинска тврдоћа је ≥ 3Х за отпорност на огреботине, идеална за сценарије високофреквентног рада.

• Прецизна механичка структура и дизајн за лако састављање

Пружа више сетова кључних димензија укључујући АА, ОД, ВА и гумени оквир, олакшавајући клијентима отварање структуралних рупа и дизајн ламинације, и смањујући потешкоће при монтажи.

• Широко напајање и мала потрошња енергије

Одликује се широким опсегом улазног напона од 2,6 В–3,6 В, са ниском осетљивошћу на флуктуације напајања, погодан за окружења са батеријским или индустријским напајањем.

Ваш поуздан ЛЦД партнер са 16 година специјализованог искуства---Тианфу

Када поредите више добављача, мимо параметара и цена, желели бисмо да пренесемо нашу јединствену вредност као малог и средњег произвођача са преко 16 година посвећеног искуства у индустрији дисплеја са течним кристалима. Одабиром нас добијате више од само модула за дисплеј – добијате стабилног, поузданог и дугорочног партнера који веома брзо реагује.

✅ Знамо наше производе и што је још важније, разумемо ваше потребе

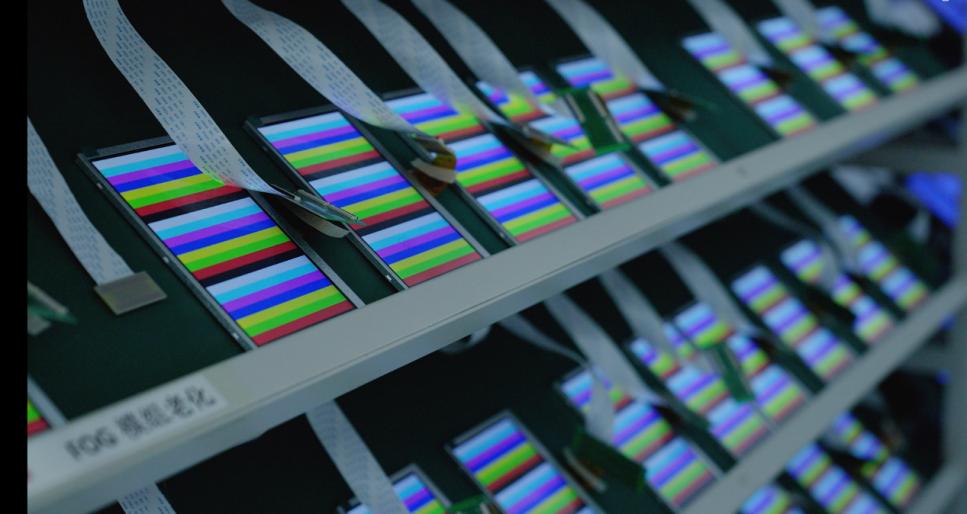

· Проверени производни процеси: 16 година акумулираног искуства дало нам је дубинско савладавање примене класичних управљачких склопова као што је ХКС8238Д. Од ЦОГ везивања и ламинације ИТО филма до тестова старења и 100% инспекције, успоставили смо зреле и стабилне производне токове, обезбеђујући да сваки модул који добијете пружа доследне перформансе, поузданост и издржљивост.

· Дизајн усмерен на тачку бола: Компатибилност модула са више интерфејса (РГБ/ЦЦИР) и толеранција широке температуре индустријске класе су резултати оптимизације дизајна засноване на опсежним повратним информацијама купаца. Разумемо да купцима малих и средњих серија треба „свестрани“ и робусни екрани да би испунили различите захтеве више пројеката.

✅ Наш умерени обим значи већи фокус и флексибилност

· Брза реакција и комуникација: Нема гломазних процедура типичних за велика предузећа. Вашим техничким упитима, потврдама спецификација или захтевима за измене директно ће се бавити искусни инжењери или пројектни менаџери, а време одговора ће се мерити у сатима, а не у данима.

· Флексибилна подршка за прилагођавање: Без обзира да ли су вам потребна подешавања дужине ФПЦ-а, пин-оут интерфејса, осветљености позадинског осветљења, или мала серија прилагођавања специфичних кодова за иницијализацију фирмвера, имамо могућност за брзе инжењерске одговоре. Ваша поруџбина од 500 јединица се третира са истим приоритетом као и кључни налози.

· Вредност вођена фокусом: Специјализовани смо за производњу малих и средњих ТФТ екрана и екрана осетљивих на додир, са свим побољшањима процеса и мерама контроле квалитета усредсређеним на ову основну делатност. Оно што добијате је резултат тима посвећеног фокусираном пољу стручности.

✅ Ценимо нашу репутацију, обезбеђујући контролисан квалитет и стабилно снабдевање

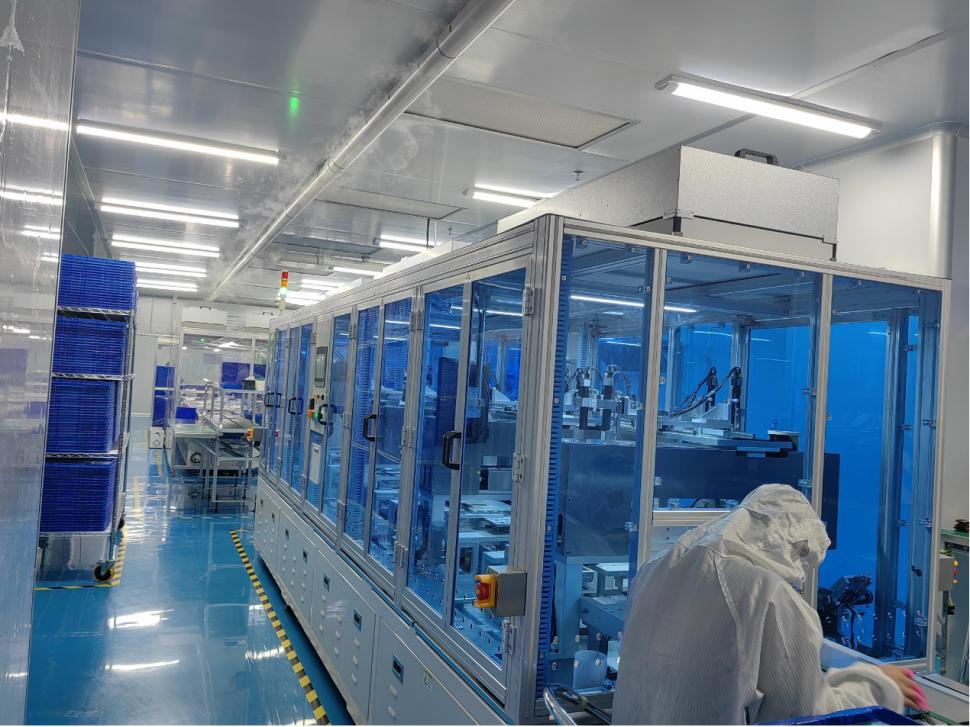

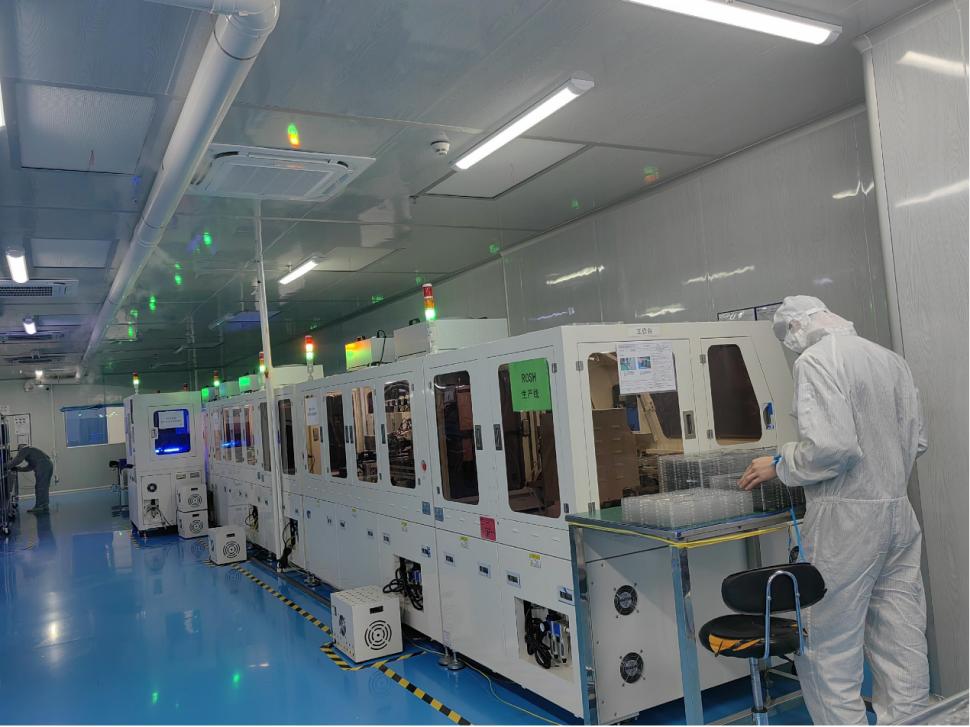

· Ин-хоусе менаџмент целог циклуса: Од набавке материјала и постављања СМТ до монтаже и тестирања модула, сви критични процеси се завршавају у нашим сопственим погонима. Ово обезбеђује потпуну следљивост и контролу квалитета, елиминишући ризике од флуктуација квалитета изазваних ангажовањем спољних сарадника.

· Дугорочна посвећеност снабдевању: У потпуности препознајемо важност животног циклуса производа за ваше пројекте. За класичне компоненте као што је ХКС8238Д, успоставили смо сигуран систем залиха и можемо да обезбедимо гарантовано континуирано снабдевање, подржавајући ваше дугорочне производне потребе без бриге.

· Транспарентна сарадња: Драго нам је да обезбедимо детаљне листове података, извештаје о тестирању, па чак и уводе у процес. Верујемо да само када купци донесу информисане одлуке о куповини могу се изградити дугорочна партнерства.

✅ Свеобухватна подршка пре продаје и након продаје

· Подршка за развој спреман за употребу: Сваки модул долази са јасним дефиницијама интерфејса, валидираним кодовима драјвера (компатибилним са уобичајеним МЦУ платформама) и шематским референцама, што значајно смањује време вашег инжењера за отклањање грешака.

· Помоћ при имплементацији производње: Ако први пут користите наше модуле, можемо вам пружити упутства о лемљењу, мерама предострожности при монтажи и једноставном функционалном тестирању, помажући вам да постигнете неометану масовну производњу.

· Поуздано осигурање квалитета: Сви модули пролазе 100% електрична тестирања и провере поузданости узорковања пре испоруке, и имају 12-месечну гаранцију квалитета.

Укратко, одабир нас значи одабир поузданог партнера који нуди:

Производи оплемењени 16 година искуства у индустрији + Агилан одговор на ваше потребе прилагођавања као малог и средњег предузећа + Ригорозна контрола квалитета као да чувамо сопствени бренд.

Можда нисмо највећи добављач на тржишту, али смо посвећени томе да будемо они који вас најбоље разумеју и који ће вам пружити највећи мир.

фак

П1: Да ли овај екран подржава функцију додира?

Да, овај модул интегрише отпорни екран осетљив на додир (ИТО филм) који подржава додир у једној тачки. Има стандардни 4-жични отпорни интерфејс и захтева екстерни чип за контролу додира или МЦУ са уграђеним АДЦ-ом.

П2: Можете ли да обезбедите верзију са капацитивним додиром?

Тренутна стандардна верзија долази са отпорним додиром. За капацитивни додир (подржава додир са више тачака), контактирајте нас ради прилагођавања.

П3: Која је разлика између ЦЦИР656 и ЦЦИР601 у интерфејсу? Како да изаберем?

ЦЦИР656 је уграђени формат сигнала за синхронизацију (који се обично користи за дигиталне видео токове), док је ЦЦИР601 посебан формат сигнала за синхронизацију. Ако ваш процесор емитује стандардне ИТУ-Р БТ.656/БТ.601 видео сигнале (нпр. одређени мултимедијални процесори), директна веза је изводљива. Ако нисте сигурни, наведите свој главни модел контроле и ми ћемо помоћи при избору.

П4: Може ли се опсег радне температуре од -10°Ц ~ +60°Ц проширити на шири опсег?

Стандардни производ има овај температурни опсег. За индустријске захтеве за широке температуре као што су -30°Ц ~ +80°Ц, може се разговарати о прилагођавању, што обично укључује прилагођавање материјала течних кристала и производних процеса.

П5: Да ли су доступне одговарајуће управљачке плоче или адаптерске плоче?

Можемо да обезбедимо РГБ адаптерске плоче и додирне адаптерске плоче (укључујући ИЦ-ове на додир) како бисмо поједноставили дизајн кола. Молимо консултујте наш продајни тим за детаље.

Везано за производњу и употребу

П6: Који је ниво ЕСД заштите модула?

Модул је прошао ЕСД тестове од ±8кВ (ваздушно пражњење) / ±4кВ (контактно пражњење), испуњавајући захтеве општих индустријских окружења. Препоручљиво је предузети одговарајуће мере уземљења и изолације приликом пројектовања кућишта производа.

П7: Да ли ће време одзива од 15 мс изазвати замућење покрета?

15 мс је типично време одзива од сивог до сиве, што је довољно за већину сценарија као што су индустријска контрола, инструментација и интерактивни интерфејси. За брзу репродукцију видео записа (нпр. изнад 30 кадрова у секунди), препоручује се процена стварних перформанси динамичке слике.

П8: Како је повезано позадинско осветљење модула?

Сам модул не укључује коло драјвера позадинског осветљења, али обезбеђује пинове ЛЕД позадинског осветљења (обично +3,3В и ГНД). Морате да повежете екстерни извор константне струје или коло драјвера позадинског осветљења. Струја зависи од серијско-паралелне конфигурације ЛЕД диода позадинског осветљења (типична вредност: приближно 60-100мА).
